SolidSteel parametric

Oprogramowanie SolidSteel parametric jest dostarczane z obszerną biblioteką profili. Ta biblioteka zawiera ogromną liczbę europejskich typów profili, a także amerykańskich typów profili zgodnych z ASTM. Dzięki temu bibliotekę można rozszerzyć o własne profile i wiersze profili. Od teraz nawet skomplikowany typ cięcia jest możliwy dzięki SolidSteel parametric dla SOLIDWORKS.

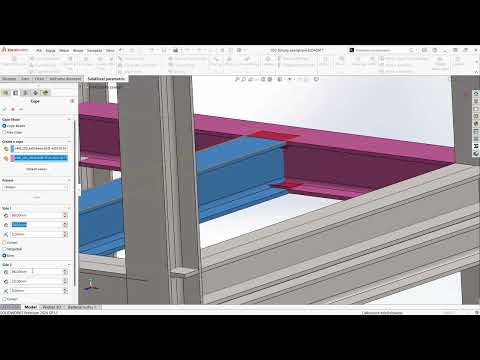

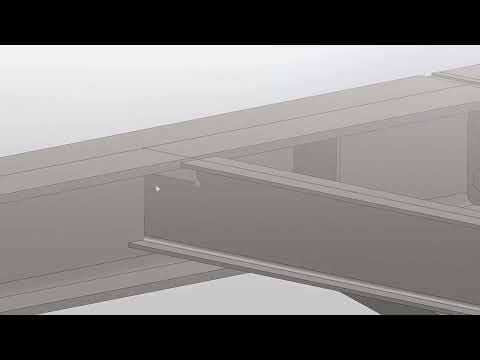

Korzystając z wygodnych funkcji SolidSteel dla SOLIDWORKS proste i złożone przycięcia można wykonać za pomocą zaledwie kilku kliknięć - bez względu na to, czy jest to cięcie ukośne, cięcie proste, czy skomplikowane cięcie konturowe. Po wybraniu profili cięcie zostanie dodane automatycznie. We wszystkich funkcjach cięcia można dodać szczelinę między powierzchniami.

Blachy węzłowe można projektować za pomocą zaledwie kilku kliknięć. W tym procesie profile zostaną dopasowane, blacha węzłowa zostanie umieszczona, a układ otworów zostanie przeniesiony do profilu. Niektóre zmiany w projekcie stali konstrukcyjnej mogą wymusić zmianę kąta stężeń. Konieczny jest więc całkowicie nowy kształt blach węzłowych. Nawet w tych przypadkach SolidSteel parametric automatycznie zmieni kształt blach węzłowych.

Aby uzyskać najlepszą wydajność i krótkie listy wyboru, SolidSteel prametric oferuje tylko typy blach końcowych, które pasują do wybranych profili zgodnie z normami. W połączeniu z trybem wyraźnego podglądu, prawidłowe połączenie blachy końcowej można wykonać bardzo szybko.

Za pomocą SolidSteel Parametric elementy usztywniające można umieszczać bardzo wygodnie w określonych punktach profilu lub wzdłuż istniejących krawędzi w konstrukcji. Dostępne są trzy różne rodzaje narożników. Możesz także wybrać, czy usztywnienie wypełnia całą szerokość profilu, czy na przykład tylko połowę. W obu przypadkach wszystkie wymiary można zmienić ręcznie.

Wysiłek związany z projektowaniem narożnika ramy z dużą liczbą pojedynczych części zostanie zredukowany do zaledwie kilku kliknięć myszką... Wybór niektórych profili, ustawienie parametrów narożnika ramy - gotowe! Dodatkowo wszystkie pojedyncze funkcje, takie jak blachy czołowe, skosy i żebra, można ze sobą łączyć.

SolidSteel pozwala generować listy materiałowe. W razie zmian nie będzie tworzona nowa. Dodatkowo dając możliwość łączenia tych samych elementów konstrukcyjnych w jednym rekordzie tabeli.

Zestawienia materiałów można eksportować do programu Excel. W tym celu można zastosować nowe indywidualne szablony, które kontrolują zarówno wygląd, jak i zawartość zestawienia materiałów.

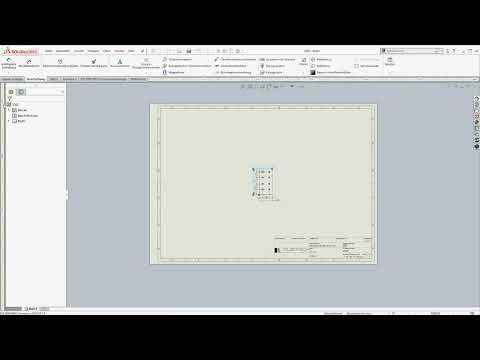

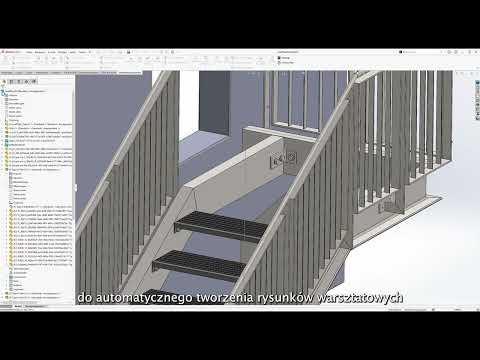

Często prawdziwa praca zaczyna się dopiero po zakończeniu procesu projektowego. Kiedy wszystkie belki i arkusze są wykończone w szczegółach, należy wykonać rysunki warsztatowe dla wszystkich pojedynczych części. W tym przypadku SolidSteel parametric wspiera ze swoimi specjalnymi funkcjami automatyczne tworzenie rysunków warsztatowych dla belek, jak również dla arkuszy.
